方位精度: 0.2° @橫滾或俯仰<65°
俯仰精度: 0.2° @橫滾±30°，俯仰±30°
接 口: TTL/232

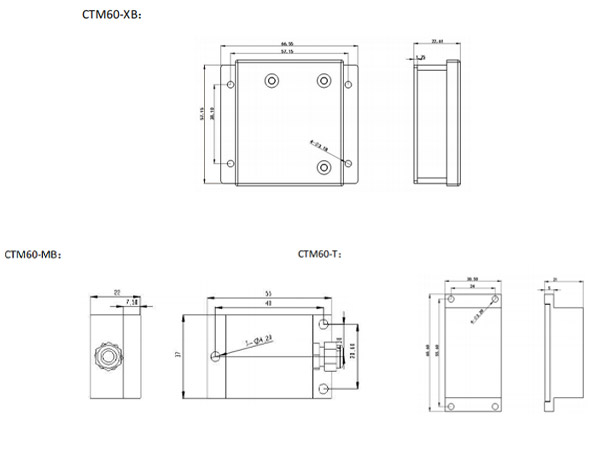

封裝尺寸：提供多封裝尺寸
防護等級：IP55
工作溫度: -40~85 °C

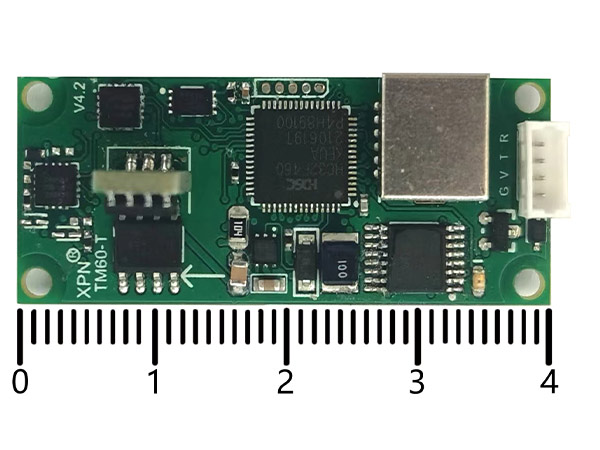

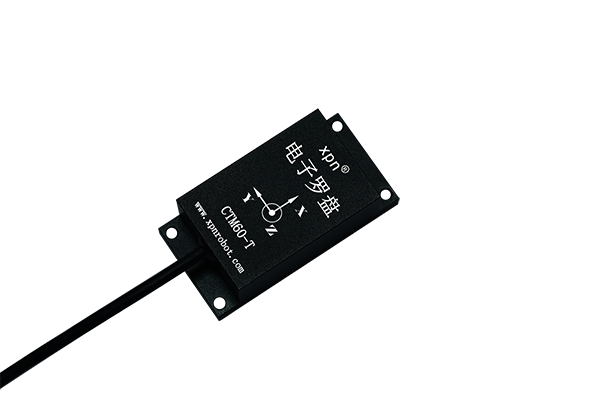

CTM60 系列真北磁方位儀（以下簡稱：磁方位儀）具有體積小、功耗低、方位精度高等特點，適合應用于很多場景。
磁方位儀提供硬磁和軟磁補償算法，用以修正磁場畸變效應。還可以自動提供相對于真北（地理北）的磁偏角補償。
提供 RS-232、TTL 接口。
采用無磁鋁制外殼，結構防水，安裝方便。
工作溫度范圍-40℃～85℃，存儲溫度范圍-55℃～125℃。
特性 | 條件 | 最小 | 典型 | 最大 | 單位 |
方位 | |||||
測量范圍 |
| 0°～360° | |||
精度 | 橫滾或俯仰＜65° | - | 0.2 | ° | |
橫滾或俯仰＜85° | - | 0.4 | |||
分辨率 | 0.1 | ° | |||
重復性 | 循環3次，0° 至 360°, 水平 | 0.05 | ° | ||
最大傾斜角 | ±85 | ° | |||
橫滾俯仰 | |||||
橫滾范圍 | 默認航向 | ±180° | ° | ||
俯仰量程 | 默認航向 | ±90° | ° | ||
精度 | 橫滾±30°，俯仰±30° | 0.2 | ° | ||
分辨率 | 0.01 | ° | |||
重復性 | 0.05 | ° | |||
全球性應用 | |||||
應用范圍 | 南半球、北半球 | - | |||
數字接口 | |||||
波特率 | 用戶可選擇波特率 | 300 | 38400 | 115200 | Baud |
接口格式 | RS232/TTL | ||||
通信參數 | n,8,1 | ||||
TTL輸出/輸出電壓 | 0～3.3 | V | |||
上電延遲 | 300 | msec | |||
休眠延遲 | 80 | msec | |||
最大采樣率 | 30 | samples/sec | |||
絕對最大值 | |||||
供電 | -0.3 | 45 | V | ||
溫度 | 工作溫度 | -40 | +85 | °C | |
存儲溫度 | -55 | +125 | °C | ||
60.60*30.50*21.00mm
